Kako ugraditi TV utičnicu u suhomontažni zid?
podijeli:
U ovom ćemo videozapisu pokazati kako instalirati trostruku utičnicu i utičnicu za TV i LAN mrežu u suhomontažnom zidu.
U početku je potrebno instalirati metalnu nosivu konstrukciju zida i jednu stranu obloge od gipsanih ploča.
Fleksibilna cijev namijenjena držanju električnih kablova trebala bi prolaziti kroz posebno unaprijed izrađene H-otvore u CW profilima. U slučaju UA profila, potrebno je koristiti konusnu bušilicu za pripremu potrebnih otvora za kablove.
Standardna udaljenost za vodoravnu ugradnju električnih kablova je 30 cm ispod glavnog stropa.
Kablovi prolaze duž zida do željenog mjesta električnih i mrežnih utičnica. Visina ugradnje izmjerena od gotovog poda trebala bi biti od 30 do 50 cm, ovisno o željama stanara.
Nakon postavljanja kablova u fleksibilnu cijev, ugradite izolaciju od mineralne vune i zatvorite drugu stranu zida od gipsane ploče.

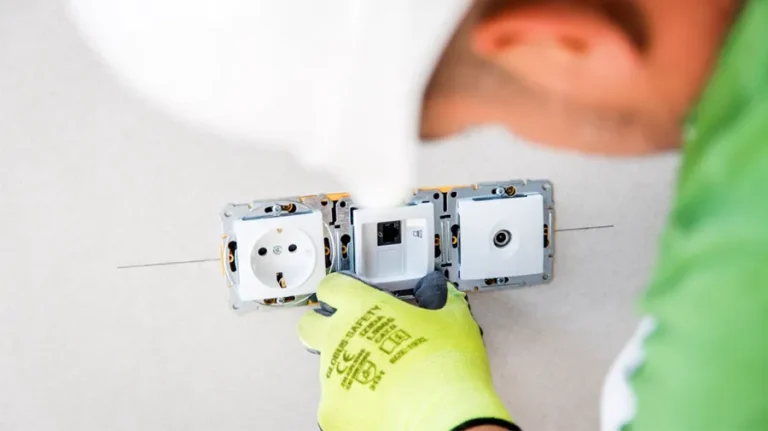

Sljedeći korak je označavanje položaja utičnice na postavljenoj gipsanoj ploči. Pomoću bušilice izbušite 3 rupe promjera 67 mm – standardna veličina pojedinačne električne razvodne kutije koji se koristi u zidu. Ujedinite 3 rupe u jednu tako što ćete kroz njih prorezati gipsanu ploču. U tako formirani otvor instalirajte utičnicu, a zatim električnu utičnicu i TV i LAN mrežnu utičnicu.
